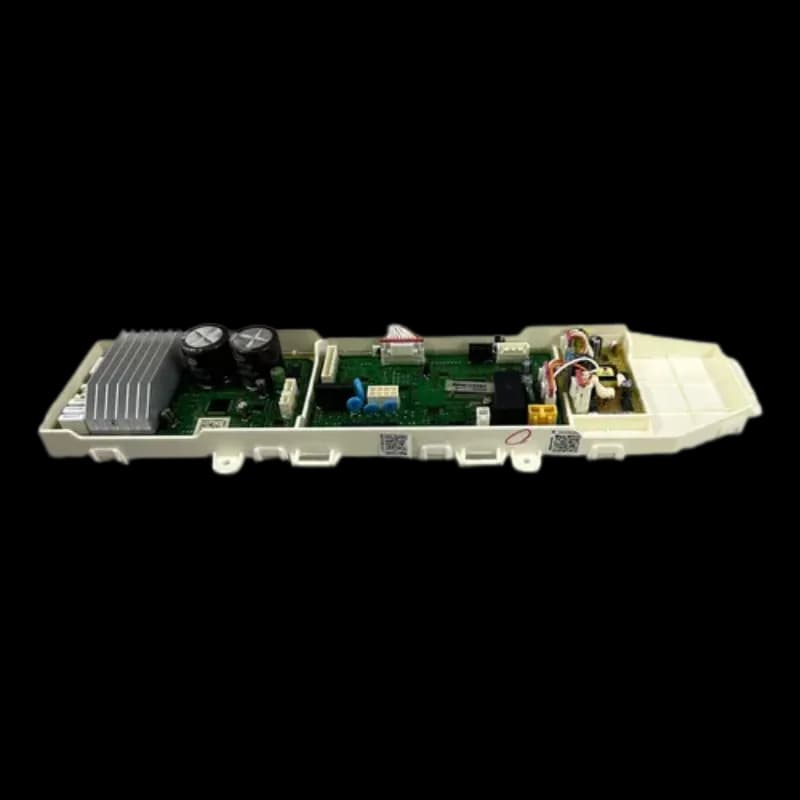

PCB Main Board de Lavadora Samsung DC92-01434N - REP-2665

PCB Main Board para lavadora Samsung DC92-01434N

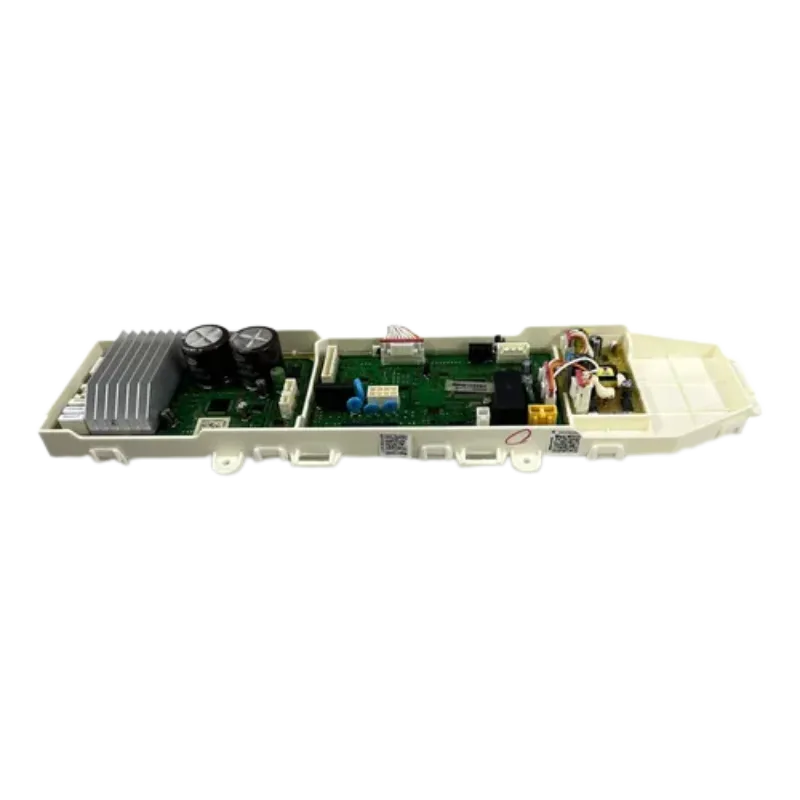

El conjunto DC92-01434N es un kit de tarjeta electrónica (Assembly Kit) para lavadoras Samsung de la
plataforma WA-F700L con tecnología inverter (OWM_INV). Integra la placa de control de
potencia/velocidad del motor y la lógica de interfaz necesaria para el funcionamiento del equipo.

Es un repuesto original (OEM) diseñado para restablecer el correcto gobierno del motor, válvulas y
sensores cuando aparecen fallas de encendido, panel sin respuesta, ciclos que no inician o códigos relacionados con
control electrónico. Su diseño plug-and-play permite el reemplazo directo utilizando los mismos conectores
y anclajes del equipo.

Ventajas y beneficios

• Restablece la operación del motor inverter y del panel, eliminando errores de control y ciclos que no completan.
• Conectores y fijaciones de fábrica: instalación rápida sin adaptaciones.
• Calibraciones y parámetros originales para la serie WA-F700L, asegurando desempeño y consumo eléctrico
  adecuados.
• Mejor diagnóstico: al sustituir una placa averiada, se descartan comportamientos erráticos por electrónica
  dañada.
• Compatibilidad con funciones de seguridad (bloqueo de tapa, protección de sobrecarga, detección de desbalance).

Información relevante

Especificación Detalle Marca Samsung Modelo / Parte DC92-01434N Tipo Kit de placa electrónica para lavadora inverter (control de potencia y lógica) Voltaje 120 V~ (apto para redes 110–127 V) Aplicación Lavadoras de carga superior Samsung plataforma WA-F700L (verificar por despiece del modelo exacto) Contenido del kit Placa/placas ensambladas con disipador(es) y arneses según revisión; se suministra lista para instalar. Instalación Plug-and-play; desconectar equipo, tomar foto de conectores, transferir arneses y fijaciones. Ejecutar prueba/auto-diagnóstico si el manual del modelo lo requiere.

Preguntas frecuentes

¿Cómo verifico que la DC92-01434N es compatible con mi lavadora?

Ingrese el modelo completo de su lavadora en el despiece oficial o etiqueta de partes y confirme que figure DC92-01434N como “Assembly Kit; OWM_INV, WA-F700L”. Si su equipo lista otra revisión (J/K/M), debe usar la indicada.

¿Qué síntomas indican que debo cambiar la tarjeta?

Panel sin respuesta, no enciende, ciclo que no inicia o se detiene, errores de motor/inverter, chasquidos en relés, olor a quemado en la placa o daño visible en componentes.

¿Requiere programación o calibración tras el reemplazo?

Generalmente queda operativa al conectar. Algunos modelos requieren ejecutar el modo de prueba/calibración para ajustar el motor y sensores; consulte el manual de servicio.

Consejos de instalación y seguridad
